När det gäller elektriskt skydd är det av största vikt att skydda utrustning från spänningsöverspänningar. Som leverantör av NT-säkringar får jag ofta frågan om NT-säkringar effektivt kan skydda mot spänningsstötar. I den här bloggen kommer jag att fördjupa mig i egenskaperna hos NT-säkringar, deras mekanismer och utvärdera deras effektivitet vid hantering av spänningsöverspänningar.
Förstå NT-säkringar
NT-säkringar, även kända som säkringar med hög sprängkapacitet (HRC), används ofta i industriella och elektriska applikationer. De är utformade för att avbryta kretsen när en felström uppstår, vilket skyddar elektrisk utrustning från skador orsakade av överströmmar. NT-säkringar kännetecknas av sin höga brytförmåga, vilket innebär att de säkert kan bryta kortslutningsströmmar med hög storlek.
Konstruktionen av NT-säkringar innefattar vanligtvis ett säkringselement, vanligtvis tillverkat av silver eller koppar, inneslutet i en keramisk kropp. Säkringselementet är noggrant utformat för att smälta vid en specifik strömnivå. När strömmen överskrider denna nivå, smälter säkringselementet, vilket skapar en öppen krets och stoppar strömmen av elektricitet.
Hur spänningsstötar uppstår
Spänningsstötar är plötsliga ökningar av elektrisk spänning som kan vara från några millisekunder till flera sekunder. Det finns flera orsaker till spänningsöverspänningar:
- Blixten slår ner: När blixten träffar en kraftledning eller en närliggande struktur kan den inducera en stor spänningsöverbelastning i det elektriska systemet. Dessa överspänningar kan vara extremt höga och nå tusentals volt.
- Växlingsoperationer: I ett elektriskt system kan påslagning eller avstängning av stora belastningar, såsom motorer eller transformatorer, orsaka spänningsstötar. När en stor belastning plötsligt kopplas bort kan den lagrade energin i magnetfältet frigöras, vilket orsakar en spänningsspik.
- Problem med elnätet: Problem i elnätet, såsom fel eller spänningsfluktuationer, kan också leda till spänningssprängningar i elsystemet.
Kan NT-säkringar skydda mot spänningsöverspänningar?
För att svara på frågan om NT-säkringar kan skydda mot spänningsöverspänningar måste vi förstå deras grundläggande funktionsprincip. NT-säkringar är i första hand utformade för att skydda mot överströmmar, inte nödvändigtvis spänningsstötar.
Huvudsyftet med en NT-säkring är att upptäcka och avbryta överdrivet strömflöde. När en kortslutning inträffar kan strömmen stiga snabbt till en mycket hög nivå. Säkringselementet i en NT-säkring kommer att värmas upp på grund av den höga strömmen och smälta, vilket bryter kretsen. Spänningsstötar kan dock inte alltid leda till en signifikant ökning av strömmen.
Till exempel kan en högspänningsstöt med kort varaktighet inte ge tillräckligt med tid för säkringselementet att värmas upp och smälta. I vissa fall kan spänningshöjningen vara så snabb att säkringen reagerar för långsamt för att skydda utrustningen.
Å andra sidan, om spänningsstöten orsakar en ihållande ökning av strömmen, kommer NT-säkringen att fungera som avsett. Till exempel, om en spänningsstöt orsakar en kortslutning i en enhet, kommer den resulterande höga strömmen att göra att NT-säkringen går.
Begränsningar för NT-säkringar i skydd mot spänningsöverspänningar
- Svarstid: Som tidigare nämnt har NT-säkringar en viss responstid. De förlitar sig på strömmens värmeeffekt för att smälta säkringselementet. Vid mycket snabbt stigande spänningsstötar kan det hända att säkringen inte kan reagera tillräckligt snabbt för att skydda utrustningen.
- Spänningsvärde: NT-säkringar är klassade för en specifik spänning. Om spänningsstöten överstiger säkringens märkspänning, kanske den inte fungerar korrekt. I vissa fall kan högspänningen orsaka ljusbågsbildning eller andra problem i säkringen, vilket minskar dess effektivitet.
- Energibegränsning: NT-säkringar är huvudsakligen utformade för att hantera den energi som är förknippad med överströmmar. Spänningsstötar kan bära en stor mängd energi på kort tid, som säkringen kanske inte kan avleda effektivt.
Kompletterande skyddsåtgärder
Medan NT-säkringar har begränsningar när det gäller att skydda mot spänningsöverspänningar, kan de användas tillsammans med andra skyddsanordningar för att förbättra det övergripande skyddet av elektriska system.
- Överspänningsskyddsanordningar (SPD): SPD:er är speciellt utformade för att skydda mot spänningsöverspänningar. De fungerar genom att avleda överspänningen till marken när en överspänning inträffar. Genom att installera en SPD parallellt med NT-säkringen kan SPD snabbt reagera på spänningsstötar och begränsa spänningen över den skyddade utrustningen.
- Varistorer: Varistorer är en annan typ av enhet som kan användas för att skydda mot spänningsstötar. De har en icke-linjär resistanskaraktäristik, vilket innebär att deras resistans minskar avsevärt när spänningen över dem överstiger en viss tröskel. Detta gör att de kan leda överskottsströmmen och skydda utrustningen.
Specifika NT-säkringar och deras tillämpningar
Som NT Fuse leverantör erbjuder jag ett brett utbud av NT säkringar, bl.aNH1 säkring,NH00C Säkring, ochNH4 säkring.
- NH1 säkring: Denna typ av säkring används ofta i mellanspänningssystem. Den har en relativt hög brytkapacitet och klarar måttliga överströmmar. Även om det kanske inte är den bästa lösningen för likspänningsskydd, kan det fungera i kombination med andra enheter för att skydda det övergripande systemet.

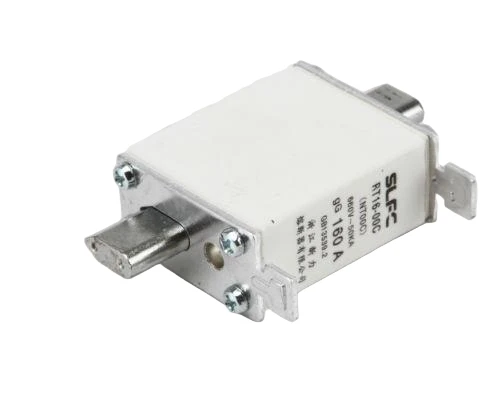

- NH00C Säkring: NH00C-säkringar är lämpliga för lågspänningstillämpningar. De är mer kompakta och kan användas i miljöer med begränsade utrymmen. I likhet med andra NT-säkringar är de huvudsakligen avsedda för överströmsskydd men kan bidra till det övergripande skyddsschemat när de används med överspänningsskydd.
- NH4 säkring: NH4-säkringar är designade för applikationer med hög effekt. De har mycket hög brytförmåga och tål stora överströmmar. I högeffekts elektriska system är kombinationen av NH4-säkringar med lämpliga överspänningsskydd avgörande för tillförlitlig drift.
Vikten av korrekt val och installation
För att säkerställa skyddssystemets effektivitet är korrekt val och installation av NT-säkringar och andra skyddsanordningar avgörande.
- Urval: När du väljer en NT-säkring måste faktorer som märkström, spänning och brytförmåga beaktas. Säkringens märkström bör vara lämplig för kretsens normala driftström, medan brytkapaciteten bör vara tillräcklig för att hantera potentiella kortslutningsströmmar. För spänningsöverspänningsskydd måste även kompatibiliteten med andra skyddsanordningar beaktas.
- Installation: Korrekt installation av NT-säkringen är avgörande. Säkringen ska vara korrekt ansluten i kretsen, och kontakterna ska vara rena och täta. Alla lösa anslutningar kan orsaka överhettning och påverka säkringens prestanda. Vid installation av överspänningsskyddsanordningar bör de installeras så nära den utrustning som ska skyddas som möjligt för att minimera längden på anslutningen och minska impedansen.
Kontakt för upphandling och konsultation
Som en erfaren NT Fuse-leverantör förstår jag vikten av ett tillförlitligt elskydd. Oavsett om du letar efter information om hur du skyddar ditt elektriska system från spänningsöverspänningar eller behöver köpa högkvalitativa NT-säkringar, är jag här för att hjälpa dig. Om du har några frågor eller är intresserad av att diskutera dina specifika krav är du välkommen att höra av dig. Tillsammans kan vi utforma den mest lämpliga elskyddslösningen för dina behov.
Referenser
- Blume, E. (1972). Säkringar med hög kapacitet för kretsskydd inom industrin. IEEE Transactions on Industry and General Applications, 8(6), 489 - 495.
- Blackburn, JL (1993). Skyddsreläer: principer och tillämpningar. Marcel Dekker.
- Gross, CA (2001). Skydd och automatisering av elkraftsystem. IEEE Tryck.
