Att ta reda på rätt TUV Solar Fuse-klassificering för en solpanel kan verka som en riktig huvudskrapa. Men oroa dig inte! Som en leverantör av TUV Solar Fuse har jag en låg beskrivning av hur man beräknar det.
Först och främst, låt oss förstå varför det är så viktigt att få rätt säkringsklassificering. I en solpanel fungerar säkringar som säkerhetsskydd. De skyddar systemet från överströmssituationer som kan orsaka skador på komponenter, starta bränder eller till och med leda till systemfel. En säkring som är klassad för hög kommer inte att gå när den ska, och en säkring som är klassad för låg kommer att gå i förtid, vilket stör elproduktionen i din solcellsanläggning.
Förstå grunderna för solarrayer
Innan vi dyker in i beräkningarna måste vi få ett grepp om nyckelkomponenterna i en solpanel. En solcellspanel består av flera solpaneler kopplade i serie och parallellt. När paneler är seriekopplade, adderas spänningen, medan strömmen förblir densamma. Å andra sidan, när paneler är parallellkopplade, adderas strömmen och spänningen förblir konstant.
De två huvudsakliga elektriska värdena vi är intresserade av för beräkningar av säkringsklassificering är den maximala strömmen och den maximala spänningen för solpanelen. Den maximala strömmen bestäms av kortslutningsströmmen (Isc) för solpanelerna, och den maximala spänningen bestäms av panelernas öppen kretsspänning (Voc).
Beräkna den maximala strömmen för solarrayen
För att beräkna den maximala strömmen för solpanelen börjar vi med kortslutningsströmmen (Isc) för en enda solpanel. ISC är strömmen som flyter genom panelen när dess terminaler är kortslutna (dvs. det finns ingen belastning ansluten).
Låt oss säga att vi har en solpanel med en Isc på 8 ampere. Om vi ansluter 5 av dessa paneler parallellt kommer den totala maximala strömmen för arrayen att vara Isc för en enda panel multiplicerat med antalet paneler parallellt. Så i det här fallet skulle den totala maximala strömmen vara 8 ampere x 5 = 40 ampere.
Det är dock viktigt att notera att under verkliga förhållanden kan strömmen vara högre på grund av faktorer som temperaturvariationer och skuggning. För att ta hänsyn till dessa faktorer använder vi vanligtvis en säkerhetsfaktor. En vanlig säkerhetsfaktor för solpaneler är 1,25. Så den justerade maximala strömmen för vårt exempel skulle vara 40 ampere x 1,25 = 50 ampere.
Välja säkringsklassning baserat på maximal ström
När vi har beräknat den justerade maximala strömmen för solpanelen kan vi välja lämplig säkringsklassning. Säkringsvärdet bör vara något högre än den justerade maximala strömmen för att förhindra att den går under normala driftsförhållanden.
I vårt exempel, där den justerade maximala strömmen är 50 ampere, kan vi välja en säkring med en klassificering på 60 ampere. Detta ger oss lite av en buffert för att ta hänsyn till eventuella små fluktuationer i strömmen.
Med tanke på den maximala spänningen för solpanelen
Den maximala spänningen för solpanelen bestäms av den öppna kretsspänningen (Voc) för solpanelerna. Voc är spänningen över panelen när det inte flyter någon ström (dvs panelen är inte ansluten till en last).
Om vi har en solpanel med en Voc på 40 volt och vi ansluter 10 av dessa paneler i serie blir den totala maximala spänningen för arrayen 40 volt x 10 = 400 volt. Säkringen vi väljer måste klara denna maximala spänning. De flesta TUV-certifierade säkringar kommer med en specificerad spänningsklass, och vi måste se till att säkringens märkspänning är lika med eller högre än den maximala spänningen för solpanelen.
Andra faktorer att beakta
Det finns några andra faktorer som kan påverka valet av TUV Solar Fuse-klassificering. En av dessa är typen av anslutning i solpanelen. Till exempel, om matrisen har en kombination av serie- och parallellkopplingar, måste vi beräkna strömmen och spänningen för varje sektion separat och sedan välja lämplig säkringsklassning i enlighet med detta.
En annan faktor är den omgivande temperaturen. Högre omgivningstemperaturer kan göra att säkringen värms upp snabbare, vilket kan påverka dess prestanda. Vissa säkringar är designade för att klara högre temperaturer, och vi kan behöva välja en säkring med högre temperaturklassificering om solpanelen är placerad i ett varmt klimat.
Typer av TUV-solsäkringar
Som leverantör av TUV Solar Fuse erbjuder vi en mängd olika säkringar som är lämpliga för olika solenergiapplikationer. Till exempelSolsäkringsklämmaär ett utmärkt alternativ för att göra säkra anslutningar i solpanelen. Den är utformad för att hålla säkringen på plats och säkerställa god elektrisk kontakt.

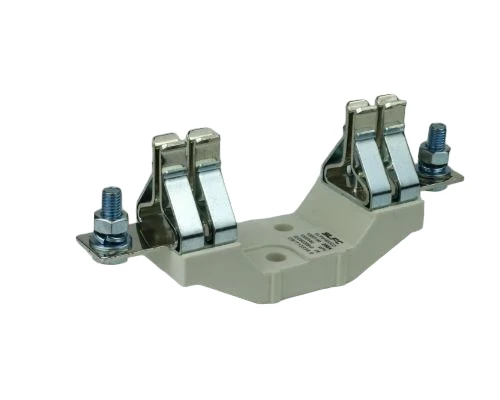

DeDC säkring för solenergiär speciellt utformad för användning i DC-kretsar, som är vanliga i solpaneler. Dessa säkringar kan hantera de högspännings- och högströmsförhållanden som vanligtvis finns i solsystem.
DeNH PV säkringär ett annat populärt val. Det är en högpresterande säkring som erbjuder tillförlitligt skydd för solpaneler. Den har en hög brytförmåga, vilket innebär att den säkert kan bryta kretsen i händelse av en kortslutning.
Vikten av TUV-certifiering
När du väljer en solsäkring är det avgörande att välja en som är TUV-certifierad. TUV-certifiering säkerställer att säkringen uppfyller strikta kvalitets- och säkerhetsstandarder. Det betyder att säkringen har testats under olika förhållanden för att säkerställa dess prestanda och tillförlitlighet.
Slutsats
Att beräkna lämplig TUV Solar Fuse-klassificering för en solcell innefattar några viktiga steg. Först beräknar vi den maximala strömmen för arrayen, tillämpar en säkerhetsfaktor och väljer sedan en säkringsklassificering som är något högre än den justerade maximala strömmen. Vi måste också överväga den maximala spänningen för arrayen och se till att säkringen kan hantera det.
Det finns många faktorer att ta hänsyn till, såsom typen av anslutning, omgivningstemperatur och de specifika kraven för solsystemet. Genom att välja rätt säkring och se till att den är TUV-certifierad, kan vi skydda solpanelen från överströmssituationer och säkerställa dess långsiktiga prestanda.
Om du är på marknaden för högkvalitativa TUV-solsäkringar, är vi här för att hjälpa dig. Oavsett om du behöver enSolsäkringsklämma, aDC säkring för solenergi, eller enNH PV säkring, vi har dig täckt. Kontakta oss för att diskutera dina specifika behov och starta upphandlingsprocessen.
Referenser
- Solar Energy International. "Handbok för design och installation av solenergisystem."
- National Electrical Code (NEC) för solcellsinstallationer.
- TUV Rheinland standarder för solsäkringar.
